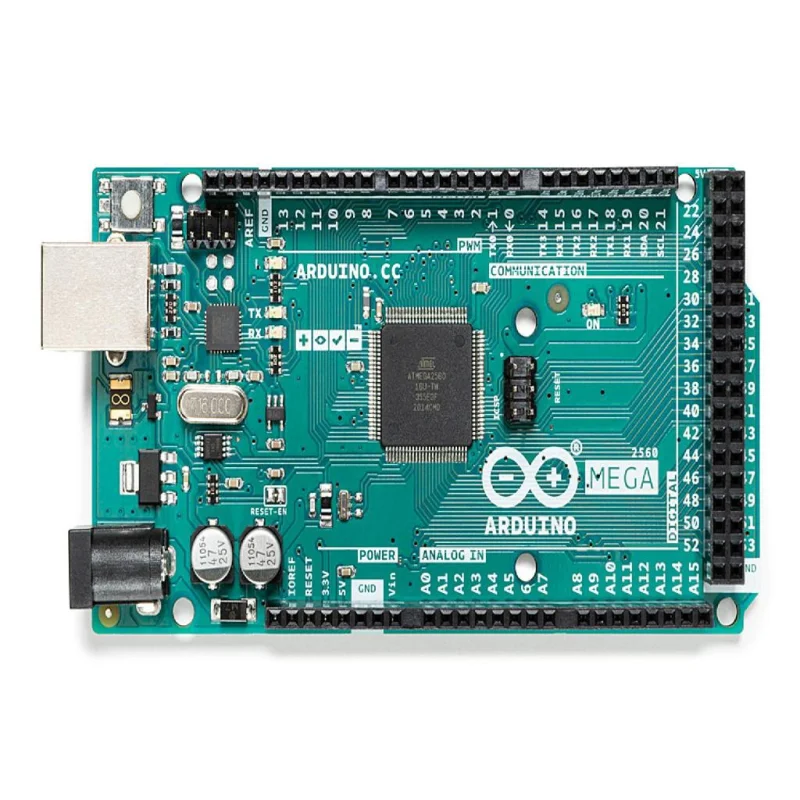

Arduino Mega 2560

L’Arduino Mega 2560 Rev3 est une carte de développement électronique basée sur le microcontrôleur ATmega2560, conçue pour la réalisation de projets nécessitant un nombre important d’entrées et de sorties. Elle est particulièrement adaptée aux applications de robotique, d’automatisation, de systèmes embarqués, d’acquisition de données, de commande de moteurs, d’impression 3D et de prototypage électronique.

La carte dispose de 54 broches d’entrées/sorties numériques, dont 15 peuvent être utilisées comme sorties PWM, ainsi que de 16 entrées analogiques permettant de mesurer différents signaux provenant de capteurs. Elle intègre également quatre ports série UART matériels, ce qui permet de communiquer simultanément avec plusieurs périphériques tels que des modules GPS, des écrans, des capteurs, des modules RS485, des lecteurs RFID ou d’autres microcontrôleurs.

Son microcontrôleur ATmega2560 fonctionne à 16 MHz et dispose de 256 KB de mémoire Flash, 8 KB de SRAM et 4 KB d’EEPROM. L’EEPROM permet notamment de conserver certaines données même lorsque la carte est hors tension. La carte intègre également les interfaces de communication SPI et I²C, ainsi qu’une interface ICSP pour la programmation du microcontrôleur.

L’Arduino Mega 2560 Rev3 possède un connecteur USB Type-B permettant de programmer la carte depuis un ordinateur et d’assurer sa communication avec celui-ci. Elle intègre également un convertisseur USB-série basé sur le ATmega16U2, un bouton de réinitialisation, un connecteur d’alimentation externe et différents circuits nécessaires à son fonctionnement.

La carte fonctionne sous une logique de 5 V. Elle peut être alimentée directement par USB ou par une alimentation externe, avec une tension recommandée comprise entre 7 et 12 V. Les entrées/sorties numériques sont prévues pour une logique 5 V et chaque broche d’E/S possède une capacité de courant spécifiée par le fabricant de 20 mA.

Grâce à son grand nombre de broches et à ses quatre ports série matériels, l’Arduino Mega 2560 Rev3 est particulièrement intéressante pour les systèmes complexes nécessitant la connexion simultanée de nombreux capteurs et actionneurs. Elle peut par exemple être utilisée pour contrôler des robots, gérer plusieurs moteurs et servomoteurs, communiquer avec plusieurs modules de communication, réaliser des systèmes de contrôle industriel ou développer des équipements de mesure et d'acquisition de données.

La carte est compatible avec Arduino IDE et avec de nombreux shields et modules développés pour l’écosystème Arduino. Elle constitue ainsi une plateforme adaptée aussi bien au prototypage qu’à la réalisation de systèmes électroniques nécessitant davantage de ressources d’entrées/sorties qu’une Arduino Uno.
